swa armoured instrumentation cable

Introduction

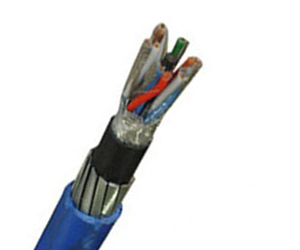

300v xlpe insulated lszh sheathed overall screened swa armoured instrumentation cable

1.Application
For transmission of analogue and digital signals in instrument and control systems; allowed for use in zone 1 and zone 2, group II, classified areas (IEC 79-14),

not allowed for direct connection to low impedance sources, e.g. public mains electricity supply.Recommended for indoor and outerdoor installation, on racks, trays,  in conduits,

in dry and wet locations; not for direct buiral.Recommended for use as fire protection messure for people and important material assets.

2.Voltage : 300v

3.cable construction :

conductor: Annealed bare copper, stranded to IEC 60228 Class 2.

Insulation: Extruded cross-linked XLPE compound as per EN 50290-2-29.

Pairs: Two insulated conductors uniformly twisted together with a lay not exceeding 100mm

binder tape: PETP transparent tape

overall screen: Aluminium/polyester tape is applied over the laid up pairs metallic side down in contact with tinned copper drain wire, 0.5mm²

outer sheath: LSZH compound as per EN 50290-2-27. UV resistance, hydrocarbon resistance, oil resistance, anti rodent and anti termite properties can be offered as option.

4.Colour :

Insulation: Black / White, continuously numbered on white core(1, 2..)for multipair.

outer sheath: Black or blue for intrinsically safe systems

5.PhysIcal and  THermal PropertIes

Temperature range During operation (fixed state): -30°C – +90°C

Temperature range During Installation (Mobile state): -5°C – +50°C

Minimum bending radius: 7.5 X Overall Diameter

sunlight resistance: UL 1581 section 1200

oil resistance: ICEA S-73-532(Test temperature +60°C, duration 4h. Retention: min 60% of tensile strength/min.60% of elongation)
